FAG包絡圓測量儀用于精確設定圓柱滾子軸承的徑向游隙或預載。

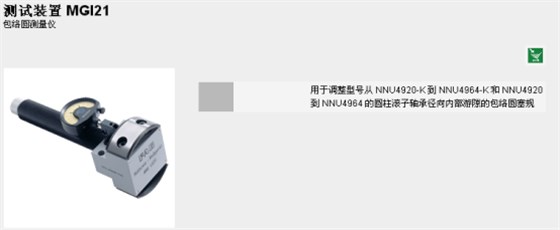

內圈可分離軸承的包絡圓規MGI21通過兩個淬硬精加工的表面來測量滾子和保持架的內包絡圓。其中一個測量表面是可移動的。用于調整型號NNU4920-K- NNU4964-K；NNU4920-NNU4964圓柱滾子柱的徑向游隙。需要配合內徑千分尺SNAP-GAUGE使用。在安裝完外圈和滾子、保持架組件之后，包絡圓直徑需用量規MGI來進行校準測量。對于錐孔軸承，測量包絡圓是為了計算軸承在錐軸或軸承座上的位置。安裝過程中，軸承會被安裝至相應的位置。這樣就形成了相應的游隙和預載。

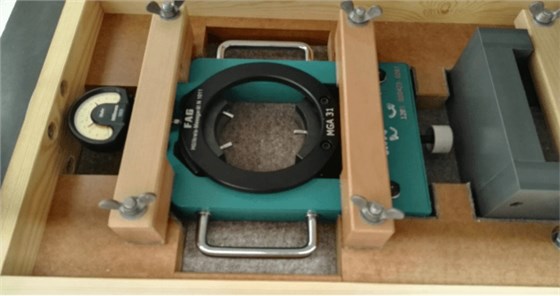

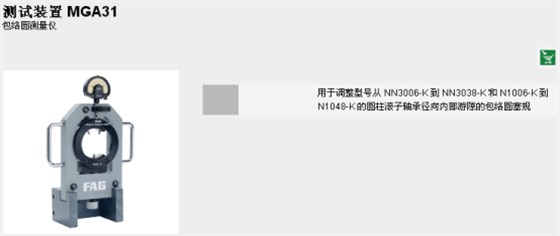

外圈可分離軸承的包絡圓規MGA31通過兩個淬硬精加工的表面來測量滾子和保持架的外絡圓。用于調整型號NNU3006K-NNU3048K；N1006K-N1048K圓柱滾子柱的徑向游隙需要配合內徑千分尺使用。在安裝好外圈之后，量規設置為滾道直徑直。滾道直徑通過傳統的內徑量規來測量。之后將預裝有軸承內圈、滾子和保持架組件的錐軸裝入測量儀。利用液壓方法使主軸軸向移動，直到測量儀顯示正確的徑向游隙和預載。

安徽捷越傳動科技有限公司是舍弗勒安徽唯一一家授權經銷商。公司目前經營的產品包括FAG減速機軸承、FAG立磨軸承、FAG破碎機軸承和FAG軋機軸承. FAG軸承裝、拆工具，F(xiàn)AG Arcanol潤滑脂.FAGHEATER加熱器。安徽捷越期待與您服務。
